В цепи, изображённой на рисунке, идеальный амперметр показывает 1 А. Найдите ток через резистор R₃.

176967 А22 При нагревании спирали лампы накаливания протекающим по ней током основная часть подводимой энергии теряется в виде теплового излучения. На рисунке изображены графики зависимости мощности тепловых потерь лампы P = P(T) и сопротивления спирали R =R(T) от температуры. При помощи этих графиков определите напряжение, приложенное к спирали, при температуре T = 2500 К.

405F57 На рисунке изображен график зависимости силы тока от напряжения на одной из секций телевизора. Чему равно сопротивление этой секции?

0E713A На рисунке показан участок цепи, по которому течет постоянный ток. Отношение тепловой мощности, выделяющейся на левом резисторе, к мощности, выделяющейся на одном из двух правых, равно

84E45C A24 При нагревании спирали лампы накаливания протекающим по ней электрическим током основная часть подводимой энергии теряется в виде теплового излучения. На рисунке изображены графики зависимости мощности тепловых потерь лампы от температуры спирали P = P(T) и силы тока от приложенного напряжения I = I(U). При помощи этих графиков определите примерную температуру спирали лампы при силе тока I = 2А.

A65860 На входе в электрическую цепь квартиры стоит предохранитель, размыкающий цепь при силе тока 10 А. Подаваемое в цепь напряжение равно 110 В. Какое максимальное число электрических чайников, мощность каждого из которых равна 400 Вт, можно одновременно включить в квартире?

15087D По проводнику течет постоянный электрический ток. Значение заряда, прошедшего через проводник, возрастает с течением времени согласно графику, представленному на рисунке. Сила тока в проводнике равна

C553DB По участку цепи, состоящему из резисторов R₁ = 1 кОм и R₂ = 3 кОм (см. рисунок), протекает постоянный ток I = 100 мА. Какое количество теплоты выделится на этом участке за время t = 1 мин?

061901 Чему равно сопротивление проводника, если при прохождении по нему электрического тока в течение 15 с выделяется теплота 3600 Дж? Напряжение на его концах 120 В.

DC93AD При прохождении по проводнику электрического тока силой 5 А в течение 2 мин совершается работа 150 кДж. Чему равно сопротивление проводника?

174121 Вольтметр подключён к клеммам источника тока с ЭДС ε = 3 В и внутренним сопротивлением r = 1 Ом, через который течёт ток I = 2 А (см. рисунок). Вольтметр показывает 5 В. Какое количество теплоты выделяется внутри источника за 1 с?

D22E2E На рисунке представлен участок электрической  цепи. Каково отношение количеств теплоты Q₂/Q₃, выделившихся на резисторах R₂ и R₃ за одно и то же время?

631590 На цоколе автомобильной лампочки обозначены два числа: 12 В, 20 Вт. Какую работу совершает электрический ток за 10 мин свечения лампы при ее работе в сети напряжением 12 В?

9C25FB Чему равно время прохождения тока по проводнику, если при напряжении на его концах 120 В совершается работа 540 кДж? Сопротивление проводника 24 Ом.

E09BD0 А23. В участке цепи, изображенном на рисунке, сопротивление каждого резистора 3 Ом. Найдите общее сопротивление участка.

76F070 А23. В участке цепи, изображенном на рисунке, сопротивление каждого резистора 8 Ом. Найдите общее сопротивление участка.

2C7F0A В цепи, схема которой изображена на рисунке, сопротивление каждого резистора равно 3 Ом. Полное сопротивление цепи равно

DB9081 Участок цепи состоит из трех последовательно соединенных резисторов, сопротивления которых равны r, 2r и 3r. Каким должно быть сопротивление четвертого резистора, добавленного в этот участок последовательно к первым трем, чтобы суммарное сопротивление участка увеличилось в 2 раза?

DB36D8 Участок цепи состоит из четырех последовательно соединенных резисторов, сопротивления которых равны r, 2r, 3r и 4r. Каким должно быть сопротивление пятого резистора, добавленного в этот участок последовательно к первым четырем, чтобы суммарное сопротивление участка увеличилось в 3 раза?

E25DD9 Определите общее сопротивление электрической цепи, если R₁ = 2 Ом, R₂ = R₃ = R₄ = 3 Ом.

C77A2F Сопротивление между точками А и В электрической цепи, представленной на рисунке, равно

CF00C4 Определите общее сопротивление R участка цепи между клеммами А и В, если R₁ = R₂ = 2 Ом , R₃ = 4 Ом.

6A93CA Три одинаковых резистора сопротивлением R соединены четырьмя способами. В каком случае  сопротивление участка  а – b равно  2/3 R?

9DF074 A24 Пять одинаковых резисторов с сопротивлением r = 1 Ом соединены в электрическую цепь, схема которой представлена на рисунке. По участку AB идёт ток I = 4 А. Какое напряжение показывает идеальный вольтметр?

DF3ADC Сопротивление каждого резистора в схеме участка цепи на рисунке равно 100 Ом. При подключении участка к источнику постоянного напряжения 12 В выводами A и B напряжение на резисторе R₂ равно

5A22DD Как изменится сопротивление участка цепи АВ, изображенного на рисунке, если ключ К разомкнуть? Сопротивление каждого резистора равно 4 Ом.

На рисунке изображён результат экспериментального исследования зависимости силы тока от напряжения на лампе накаливания. Две такие лампы соединили последовательно и подключили к аккумулятору напряжением 12 В. Какова приблизительно суммарная мощность, потребляемая этими лампами?

Незаряженная проводящая сфера радиусом R= 20 см находится в поле точечного заряда q= 10^-8 Кл, расположенного на расстоянии r= 50 см от центра сферы. Потенциал поля в центре сферы равен

E324FE В схеме, изображенной на рисунке, ЭДС источника тока равна 6 В, его внутреннее сопротивление пренебрежимо мало, а сопротивления резисторов R₁ = R₂ = 2 Ом. Какое напряжение показывает идеальный вольтметр?

071214 А24 В цепи, изображённой на рисунке, идеальный амперметр показывает 1 А. Найдите напряжение на резисторе R₃.

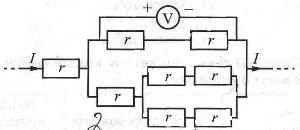

Восемь одинаковых резисторов с сопротивлением r = 1 Ом соединены в
электрическую цепь, через которую течёт ток I = 4 А (см. рисунок). Какое напряжение показывает вольтметр? Вольтметр считать идеальным

Восемь одинаковых резисторов с сопротивлением r = 1 Ом соединены в электрическую цепь, через которую течёт ток I = 4 А (см. рисунок). Какое напряжение показывает вольтметр? Вольтметр считать идеальным.

Определите общее сопротивление электрической цепи. R₁ = 2 Ом, R₂ = 3 Ом, R₃ = 6 Ом

Определите общее сопротивление электрической цепи. R₁ = 1 Ом, R₂ = 6 Ом, R₃  = 12 Ом

Найдите общее сопротивление электрической цепи, если R₁ = 2 Ом, R₂ = R₃ = R₄= 3 Ом

Найдите общее сопротивление электрической цепи, показанной на рисунке, если R₁  = 3 Ом, R₂  = R₃ = R₄ = 6 Ом

Определите общее сопротивление цепи, показанной на рисунке

Определите общее сопротивление цепи, показанной на рисунке

2D44D8 В участке цепи, изображенном на рисунке, сопротивление каждого резистора 8 Ом. Найдите общее сопротивление участка.

E48C0D В цепи, схема которой изображена на рисунке, сопротивление каждого резистора равно 3 Ом. Полное сопротивление цепи равно

D93498 Какая лампа (см. рис.) горит ярче других (все лампы имеют одинаковое сопротивление)?

C04D81 Через участок цепи (см. рисунок) течет постоянный ток I = 10 А. Что показывает амперметр? Сопротивлением амперметра пренебречь.

C4CC77 Каково сопротивление изображённого на рисунке участка цепи, если сопротивление каждого резистора r?

31D3BE Через участок цепи (см. рисунок) течет постоянный ток I = 4 А. Что показывает амперметр? Сопротивлением амперметра пренебречь.

B755B4 На рисунке показана схема участка электрической цепи. По участку АВ течёт постоянный ток I = 4 A. Какое напряжение показывает идеальный вольтметр, если сопротивление r = 1 Ом?

4D5C7A Общее сопротивление участка цепи, изображенного на рисунке, равно

Чему равна сила тока, протекающего через общую часть электрической цепи, если R₁  = R₂  = R₃ =3 Ом, R₄ = R₅= 6 Ом?

Каково общее сопротивление цепи, представленной на рисунке, если сопротивление каждого отрезка равно 1 Ом?

Каково общее сопротивление цепи, представленной на рисунке?

Через участок цепи (см. рисунок) течет постоянный ток I = 10 А. Что показывает амперметр? Сопротивлением амперметра пренебречь.

Чему равна сила тока, протекающего через общую часть электрической цепи?

Чему равна сила тока, протекающего через общую часть электрической цепи?

Рассчитайте общее сопротивление между точками 1—2. Сопротивление каждого элемента цепи равно 1 Ом

Рассчитайте общее сопротивление между точками 1—2. Сопротивление каждого элемента цепи равно 1 Ом.

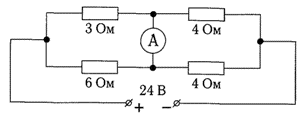

Рассчитайте силу тока через идеальный амперметр в схеме. Укажите направление тока через него

Рассчитайте общее сопротивление цепи, представленной на рисунке. Сопротивление каждого отрезка равно 1 Ом.

Рассчитайте общее сопротивление цепи, представленной на рисунке. Сопротивление каждого отрезка равно 1 Ом.

Рассчитайте общее сопротивление между точками а и b, если сопротивление каждого элемента цепи равно 3,3 Ом

Рассчитайте общее сопротивление между точками а и b, если R₁  = 4 Ом, R₂  = 3 Ом, R₃ = 2 Ом,R₄  = 5 Ом, R₅ = 1,5 Ом, R₆ = 4 Ом

Чему равна сила тока, протекающего через общую часть электрической цепи, если R₁ = R₂ = 5 Ом, R₃ = R₄ = R₅ = 10 Ом?
